Наши сплавные трубы-это настоящие универсальные. Машины из нашего высокопроизводительного диапазона могут сгибать трубки с максимальным диаметром 273 миллиметра, изготовленные из всех стандартных материалов, таких как алюминий, титан, сплав, сталь и нержавеющая сталь. Благодаря интуитивному управлению ЧПУ они подходят для универсального использования и особенно удобны для пользователя. Процесс холодного изгиба, используемый на наших односторонних трубчатых машинах, обеспечивает особенно быстрое и энергоэффективное производство и практически не оказывает влияния на структурное состояние материалов. Это позволяет производить даже трехмерные трубные системы в короткие циклы без одного сварного шва. Мы также предлагаем сложный, модульный настраиваемый диапазон аксессуаров для каждой системы.
● Полное гидравлическое движение на зажиме, давление, матрица и оправда.
● Доступная форма трубы: круглый, квадратный, прямоугольник, овальный, сплошной стержень, другие профили
Доступный материал трубы: сталь, нержавеющая сталь, алюминий, титановая латунь и так далее.
● Оборудован японским энкодером Omron обеспечивает точность и стабильность изгиба.

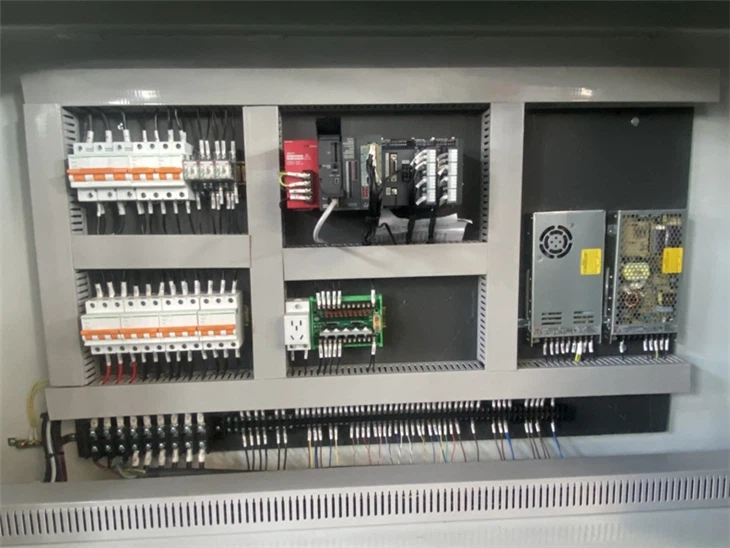

*Все электрические компоненты нашего сплавного трубного изгиба поставляются от всемирно известных брендов, шкаф соответствует IP65.
*Стандарт соответствия CE и UL
*С системой автоматической смазки машины
*С автоматической системой смазки оправки.
Замечания:
1. В соответствии с постоянным улучшением дизайна приведенные выше спецификации могут быть изменены без уведомления.
2. Проблема контакта, чтобы порекомендовать вам подходящую модель с последней детализацией спецификации
Технические параметры
|
Технические параметры ЧПУ |
|||||||||||||
|
Модель |
Единица |
CNC18 |
CNC25 |
CNC38 |
CNC50 |
CNC65 |
CNC76 |
CNC90 |
CNC110 |
CNC130 |
CNC168 |
CNC219 |
CNC273 |
|
Максимальная изгибающая способность |
мм |
Φ18x1.6 |
Φ25x2.0 |
Φ38x1.8 |
Φ50x2.0 |
Φ65x2.5 |
Φ75x2.5 |
Φ89x2.5 |
Φ110x5.0 |
Φ130x5.0 |
Φ168x16.5 |
Φ219x16 |
Φ270x20 |
|
Круглая трубка/трубка из нержавеющей стали |
мм |
Φ18x0.8 |
Φ25x1.8 |
Φ38x1.2 |
Φ50x1.3 |
Φ65x1.6 |
Φ75x1.9 |
Φ89x1.5 |
Φ110x2.0 |
Φ130x2.5 |
Φ168x4.0 |
Φ219x14 |
Φ270x14 |
|
Квадратная трубка/металл |
мм |
□15x1.2 |
□16x2.5 |
□30x1.5 |
□40x1.8 |
□50x2.3 |
□60x2.5 |
□75x2.5 |
□90x2.0 |
□90x6.0 |
□110x6.5 |
□189x14 |
□200x14 |
|
Максимальный внешний диаметр изгиба для |
мм |
φ10 |
φ25 |
φ38 |
φ50 |
φ65 |
φ70 |
φ70 |
φ90 |
φ114 |
φ114 |
φ129 |
φ129 |
|
Изгибающий радиус |
мм |
10~80 |
20~100 |
25~150 |
30~230 |
30~320 |
40~250 |
40~250 |
50~280 |
80~500 |
90~500 |
120~800 |
130~1000 |
|
Диапазон радиуса изгибания/ квадратная трубка |
мм |
15~70 |
20~87 |
25~130 |
30~190 |
35~210 |
40~240 |
45~105 |
50~300 |
80~430 |
90~410 |
120~801 |
130~1000 |
|
Диапазон угла изгиба |
степень |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
|
R1 ~ r2two-layer r максимум dfference r 1- r2 |
мм |
20 |
50 |
50 |
65 |
75 |
85 |
85 |
100 |
130 |
145 |
170 |
180 |
|
Максимальное эффективное расстояние |
мм |
1200 |
1500 |
3200 |
2200 |
3200 |
4000 |
4000 |
4000 |
5000 |
6000 |
1400 |
6000 |
|
Высота Workbench (плесень центра до высоты земли) |
мм |
1100 |
900 |
1100 |
1100 |
1100 |
1125 |
1100 |
1250 |
1300 |
1400 |
1400 |
1400 |
|
Высота центральной линии плесени |
мм |
22 |
30 |
28 |
40 |
50 |
55 |
65 |
80 |
90 |
120 |
165 |
185 |
|
Сгибание [DOB] скорость |
град/сек |
220 |
220 |
160 |
105 |
100 |
75 |
75 |
75 |
70 |
38 |
38 |
28 |
|
Изгиб (DOB|Sccuracy |
степень |
±0.05 |
±0.05 |
±0.05 |
±0.05 |
±0.05 |
±0.05 |
±0.05 |
±0.05 |
±0.05 |
±0.05 |
±0.05 |
±0.05 |
|
Кормление [DBB] скорость |
мм/сек |
2000 |
2000 |
1400 |
1400 |
200~900 |
200~900 |
900 |
900 |
900 |
800 |
800 |
600 |
|
Точность кормления (DBB] |
мм |
±0.05 |
±0.05 |
±0.05 |
±0.05 |
±0.05 |
±0.05 |
±0.05 |
±0.05 |
±0.05 |
±0.05 |
±0.05 |
±0.05 |
|
Пробирная трубка|POB) Скорость |
град/сек |
300 |
300 |
300 |
200 |
200 |
200 |
200 |
200 |
200 |
90 |
90 |
90 |
|
Точность пробирки [POB] |
мм |
±0.05 |
±0.05 |
±0.05 |
±0.05 |
±0.05 |
±0.05 |
±0.05 |
±0.05 |
±0.05 |
±0.05 |
±0.05 |
±0.05 |
|
Hvdraulic Svstem Motor |
кВт |
1.7 |
2.2 |
2.2 |
3.8 |
5.5 |
11 |
15 |
22 |
22 |
30x2 |
45x2+11 |
55x2+11 |
|
Ширина машины |
мм |
900 |
900 |
900 |
900 |
1150 |
1500 |
1500 |
1700 |
2000 |
2200 |
2300 |
3400 |
|
Ширина машины |
мм |
1250 |
1250 |
1250 |
1300 |
1400 |
1400 |
1500 |
2100 |
2100 |
2300 |
2300 |
2700 |
|
Длина машины |
мм |
2600 |
2900 |
4300 |
4300 |
5800 |
6800 |
6800 |
7000 |
9000 |
10000 |
11000 |
11500 |
|
Вес машины |
кг |
900 |
1000 |
2800 |
3200 |
5800 |
7500 |
7900 |
12000 |
13000 |
29000 |
38000 |
55000 |
